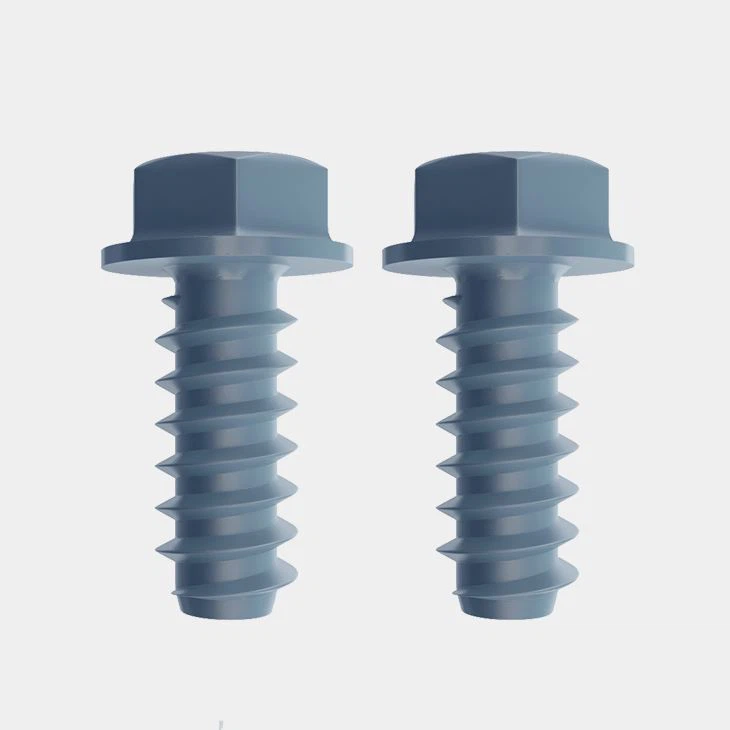

육각 와셔 헤드 판금 나사

표준: ANSI/ASME B 18.6.3
나사 유형: 셀프 태핑 나사산
상품: 육각 와셔 헤드 판금 나사
또한 명명: 육각 와셔 나사
자료: 탄소강
속성 클래스: 4.8-12.9
직경: #2,#3,#4,#5,#6,#7,#8,#10,#12,#14,1/4,5/16,#20,#24,3/8, 7/16,1/2
끝: 일반, 흑색 산화물, 아연 도금, 용융 아연 도금, 산화, Dacromet, 인산염 처리, 카드뮴 전기도금, 니켈 도금
헤드 유형: 육각 와셔 헤드
드라이브 유형: 외부 육각
팁의 형태/모양: 유형 AB/B/BP/C/A
대체 표준: ANSI/ASME B 18.6.3,ASME B 18.6.4,ANSI/ASME B 18.6.5M
MOQ: 1000kgs
리드 타임: 30~60일

문의 보내기

제품 소개

Hex Washer Head Sheet Metal Screws-AYA

맞춤형 고정 솔루션의 글로벌 공급업체인 AYA의 서비스 프로세스는 AYA의 제품만큼이나 고객과 가깝습니다. 요구 사항 설명에서 후속 서비스에 이르기까지 AYA는 고객이 발생하는 모든 고정 문제를 해결하고 고객의 우려를 제거하도록 신속하고 노력을 아끼지 않을 것입니다.

제품 설명

상품명	육각 와셔 헤드 판금 나사
다른 이름	육각 와셔 나사
재료	탄소강
기준	ANSI/ASME B 18.6.3
속성 클래스	4.8-12.9
지름	#2,#3,#4,#5,#6,#7,#8,#10,#12,#14,1/4,5/16,#20,#24,3/8,7/16,1/2
마치다	일반, 흑색 산화물, 아연 도금, 용융 아연 도금, 산화, Dacromet, 인산염, 카드뮴 전기 도금, 니켈 도금
스레드 유형	셀프 태핑 나사산
헤드 유형	육각 와셔 헤드
드라이브 유형	외부 육각
팁의 형태/모양	유형 AB/B/BP/C/A

치수표

Hex Washer Head Sheet Metal Screws-2D

스레드 크기 d	s		e	직류		h		k
스레드 크기 d	최대	분	분	최대	분	최대	분	최대	분
#2	0.125	0.120	0.134	0.166	0.154	0.016	0.010	0.050	0.040
#3	0.188	0.181	0.202	0.177	0.153	0.016	0.010	0.055	0.044
#4	0.188	0.181	0.202	0.243	0.225	0.019	0.011	0.060	0.049
#5	0.188	0.181	0.202	0.260	0.240	0.025	0.015	0.070	0.058
#6	0.250	0.244	0.272	0.328	0.302	0.025	0.015	0.093	0.080
#7	0.250	0.244	0.272	0.328	0.302	0.029	0.017	0.093	0.080
#8	0.250	0.244	0.272	0.348	0.322	0.031	0.019	0.110	0.096
#10	0.312	0.305	0.340	0.414	0.384	0.031	0.019	0.120	0.105
#12	0.312	0.305	0.340	0.432	0.398	0.039	0.022	0.155	0.139
#14	0.375	0.367	0.409	0.520	0.480	0.050	0.030	0.190	0.172
1/4	0.375	0.367	0.409	0.520	0.480	0.050	0.030	0.190	0.172
5/16	0.500	0.489	0.545	0.676	0.624	0.055	0.035	0.230	0.208
#20	0.500	0.489	0.545	0.676	0.624	0.055	0.035	0.23	0.208
#24	0.562	0.551	0.614	0.780	0.72	0.063	0.037	0.295	0.27
3/8	0.562	0.551	0.614	0.780	0.72	0.063	0.037	0.295	0.27
7/16	0.625	0.61	0.682	0.870	0.79	0.073	0.043	0.348	0.321
1/2	0.750	0.735	0.82	1.040	0.96	0.085	0.05	0.4	0.367
