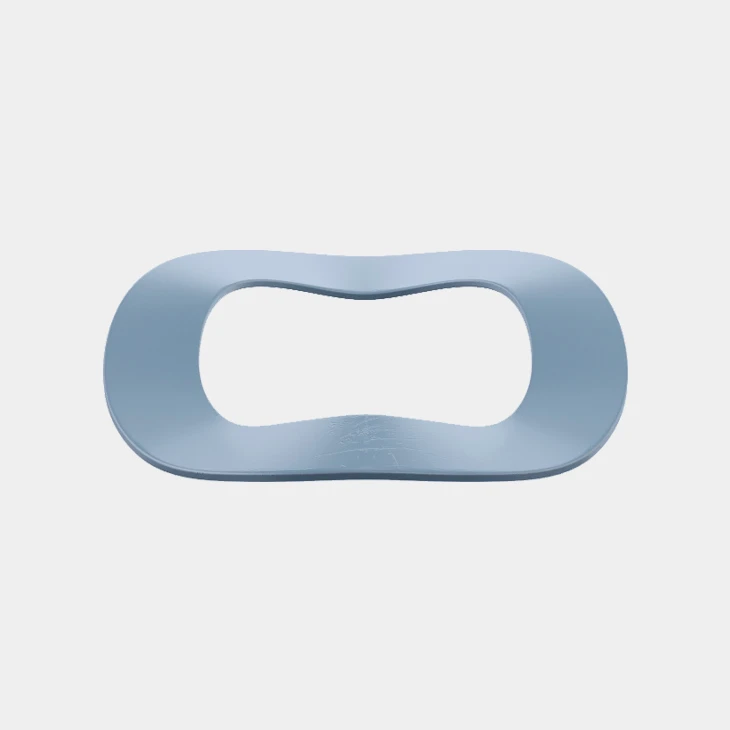

베어링용 웨이브 스프링 와셔

표준: DIN 42013
상품: 베어링용 웨이브 스프링 와셔
또한 이름: 웨이브 디스크 스프링
자료: 강철
직경: M11/ M13/ M16/ M19/ M22/ M24/ M26/ M28/ M30/ M32/ M35/ M40/ M42/ M47
끝: 일반, 검정, 아연 도금, 용융 아연 도금, 산화, Dacromet, 인산염, 카드뮴 전기도금, 니켈 도금
MOQ: 1000kgs
리드 타임: 30~60일

문의 보내기

제품 소개

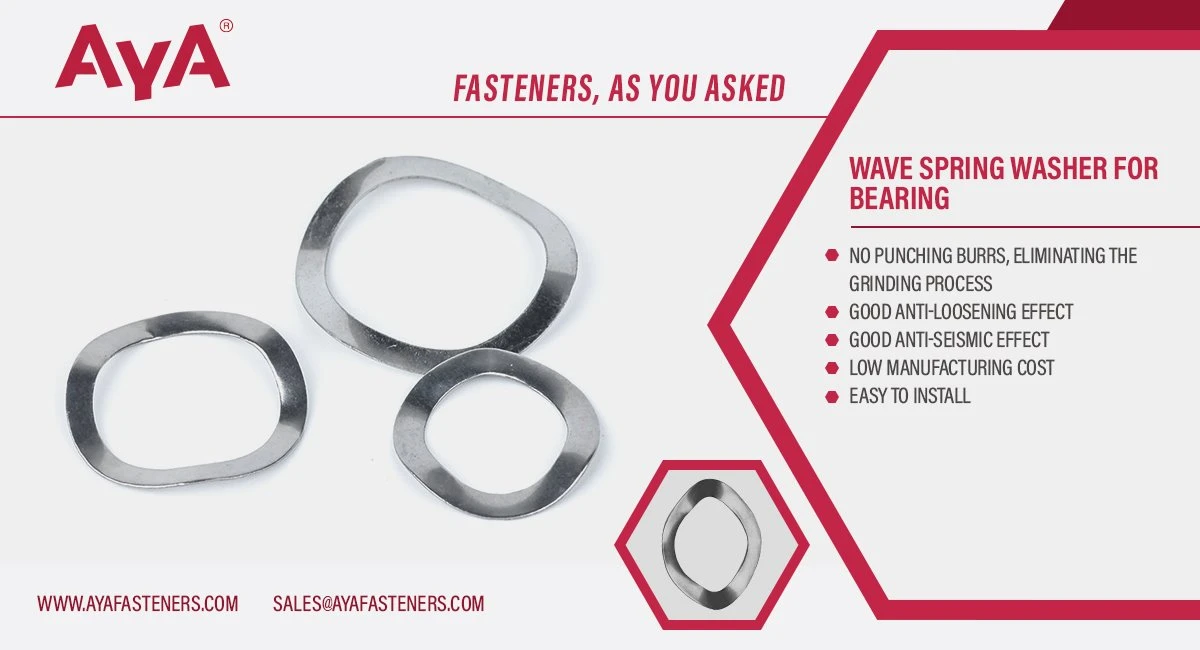

Wave Spring Washer For Bearing-AYA

맞춤형 고정 솔루션의 글로벌 공급업체인 AYA의 senvice 프로세스는 AYA의 제품만큼이나 고객과 가깝습니다. 요구 사항 설명에서 후속 서비스에 이르기까지 AYA는 고객이 발생하는 모든 고정 문제를 해결하고 고객의 우려를 제거하도록 신속하고 노력을 아끼지 않을 것입니다.

제품 설명

상품명	베어링용 웨이브 스프링 와셔
다른 이름	웨이브 디스크 스프링
재료	강철
기준	DIN 42013
지름	M11/ M13/ M16/ M19/ M22/ M24/ M26/ M28/ M30/ M32/ M35/ M40/ M42/ M47
마치다	일반, 검정색, 아연 도금, 용융 아연 도금, 산화, Dacromet, 인산염, 카드뮴 전기 도금, 니켈 도금

나사 d		11	13	16	19	22	24	26
나사 d		11	13	16	19	22	24	26
d	분	7.5	8.5	10	12	13	16	17
dc	최대{0}}공칭 크기	10.9	12.9	15.9	18.8	21.8	23.8	25.8
dc	분	10.8	12.8	15.8	18.7	21.7	23.7	25.7
d3	분	10	11.7	14.2	17.1	19.6	21.8	23.2
h	≈	0.15	0.15	0.15	0.2	0.2	0.2	0.25
H		0.5	0.5	0.8	0.8	1	1	1
나사 d		28	30	32	35	40	42	47
나사 d		28	30	32	35	40	42	47
d	분	19	20	23	25	28	31	33
dc	최대{0}}공칭 크기	27.8	29.8	31.8	34.8	39.8	41.8	46.8
dc	분	27.7	29.7	31.7	34.7	39.7	41.7	46.7
d3	분	25.3	26	28	29.3	35.8	38	44.5
h	≈	0.25	0.25	0.3	0.3	0.3	0.35	0.35
H		1.5	1.5	1.5	1.5	1.5	1.5	1.5
